Membuat Potongan Memanjang / Profile View di Civil 3D

 Cara cepat membuat potongan memanjang di civil 3D.

Note : data dwg cad memakai file : DWG

Ada beberapa cara membuat potongan memanjang, untuk langkah utamanya adalah seperti berikut :

1. Harus ada surface / kontur yang sudah dibuat di Civil 3D
2. Buat Alignment untuk as utama potongan memanjangnya (Lebih praktis buat polyline kemudian Create Alignment From Objects.
3. Profile > Create Surface Profile (Paling sering lupa langkah ini)
4. Profile View > Create Profile View (Langkah pembuatan potongan memanjang)

Langkah Pertama (Membuat Alignment)

Buka file cad sesuai Note di atas ini :  DWG

1. Buat garis polyline untuk mementukan as pada potongan memanjang atau yang nantinya menjadi as jalan / as saluran / as bangunan dan lain-lain. Usahakan garis tidak terputus atau menyambung sesuai panjang kebutuhan potongan memanjang.
2. Usahakan tidak terputus pada garis polyline tersebut

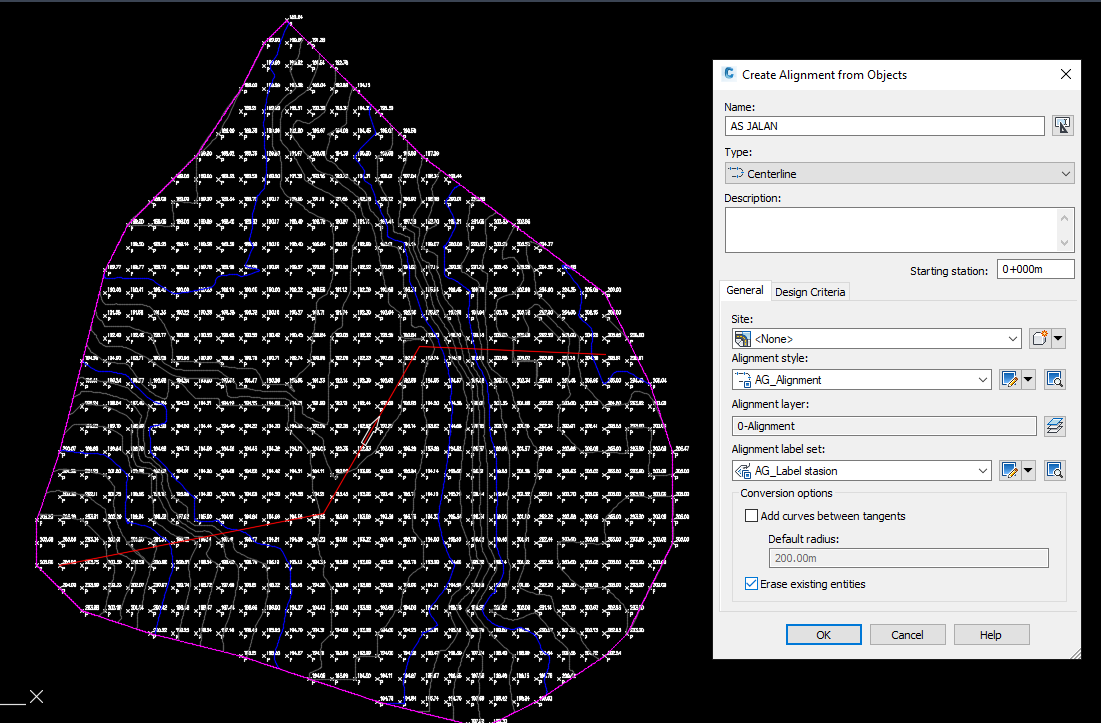

3. Pada panel Alignment pilih Alignment > Create Alignment from Objects > Pilih objek pada No 2 sebagai As Profile/Potongan Memanjang.
4. Enter / Space

Atur kolom-kolom seperti dibawah ini untuk set Alignment

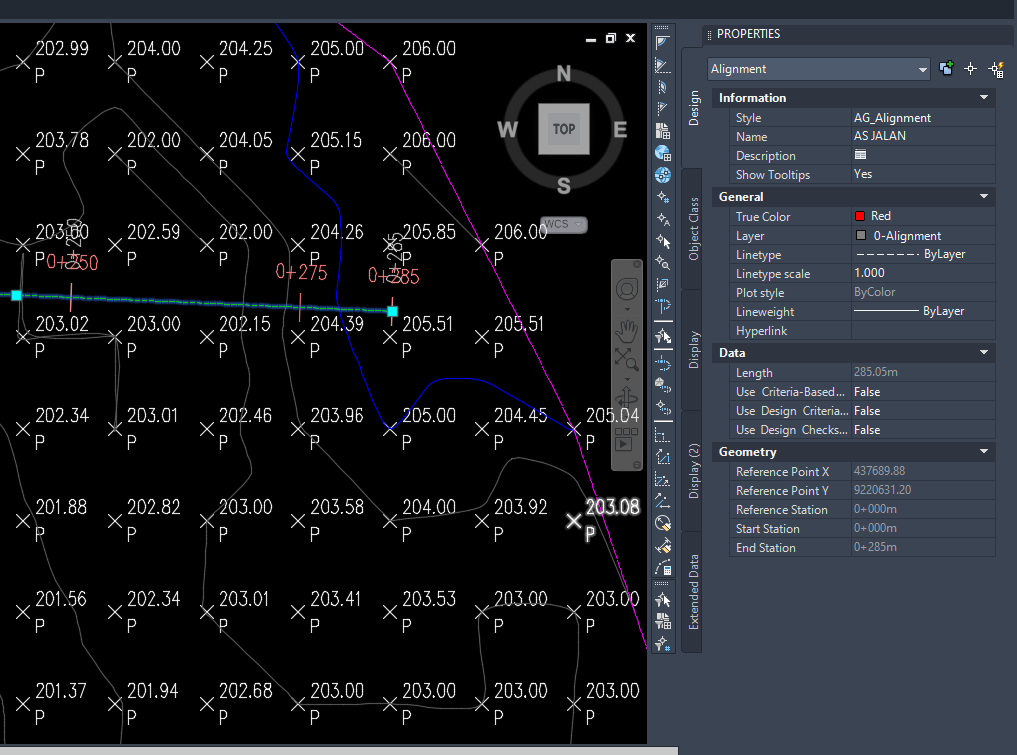

Setelah itu akan ditunjukkan garis polyline menjadi garis alignment jika dilihat di Properti



Langkah kedua (Menjadikan surface menjadi data Potongan memanjang/Profile View)

Pada panel Profile ikuti atur seperti gambar dibawah

Penjelasan :

Nomor 1 = Perintah untuk menampilkan pengaturan surface yang akan dijadikan data base kontur ke profile (Langkah ini sangat penting agar kontur muncul di potongan memanjang nanti, apabila suatu saat nanti ditemukan profile view kontur tidak muncul biasanya pada langkah ini yang terlewat/surface tidak masuk kedalam data kontur untuk potongan memanjang.

Nomor 2 = Nama alignment yang sebelumnya dibuat / As yang akan dijadikan Potongan memanjang.

Nomor 3 = Daftar surface yang dibuat dalam satu model / data hasil kontur topografi berbentuk surface

Nomor 4 = Langkah untuk menambahkan kontur mana saja yang akan ditampilkan pada potongan memanjang nanti, misal contoh di atas adalah kontur poin

Nomor 5 = Setelah di Add maka surface/kontur akan masuk dalam daftar ini otomatis nanti akan ditampilkan pada potongan memanjang yang akan kita buat

Nomor 6 = Tombol untuk eksekusi dan menyelesaikan set kontur ke dalam data base potongan memanjang

Atur Profile list seperti gambar di atas terutama Style pilih Existing Ground Profile

Langkah Tiga (Membuat Potongan Memanjang)

1. Pilih Profile View > Create Profile View

2. Maka tampil gambar dibawah, Pilih Alignment yang sudah dibuat (AS JALAN)

3. Beri nama Contoh Potongan Memanjang

4. Untuk langkah ini dibuat Profile view style baru saja. pada tombol yang dilingkari ada beberapa pilihan yaitu untuk mengedit yang sudah ada, membuat baru atau menduplikat yang sudah ada.

5. Pilih Edit curret selection saja pada lingkaran gambar di atas dan sesuaikan seperti di bawah ini

a. Panel Information

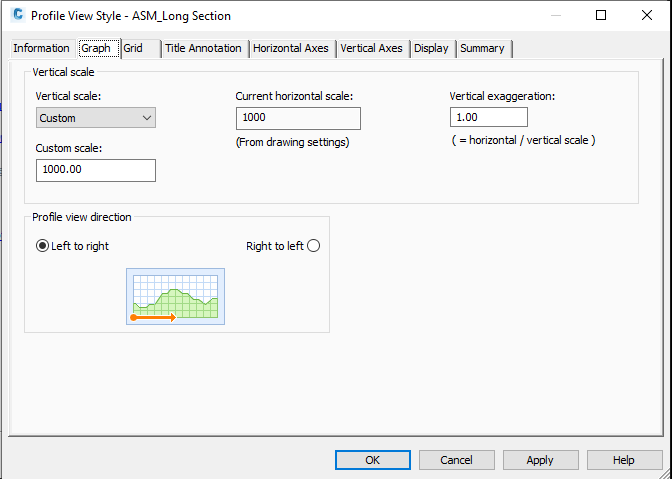

b. Panel Graph

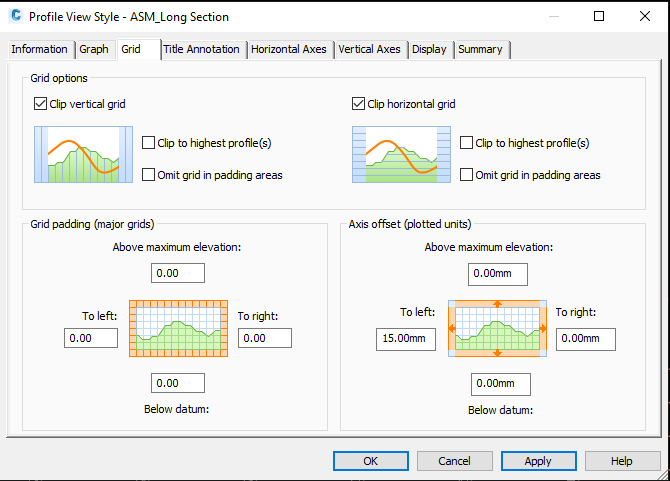

c. Panel Grid

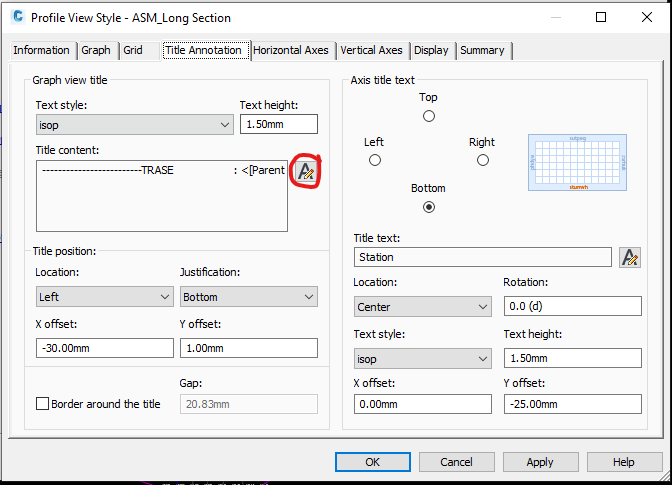

d. Panel Tittle Annotation

Pilih yang dilingkari dan paste kode pada layar hitam setelah tombol lingkaran di klik

Kode :

-------------------------

TRASE  : <[Parent Alignment(CP)]>

Min Elv. : <[Profile View Minimum Elevation(Um|P2|RN|AP|GC|UN|Sn|OF)]> Meter

Maks Elv. : <[Profile View Maximum Elevation(Um|P2|RN|AP|GC|UN|Sn|OF)]> Meter

-------------------------

SH 1  : <[Drawing Scale(P0|RN|AP|GC|UN|OF)]>

SV 1  : <[Graph View Vertical Scale(P0|RN|AP|GC|UN|OF)]>

-------------------------

Bidang Persamaan/Datum : <[Profile View Minimum Elevation(Um|P1|RN|AP|GC|UN|Sn|OF)]>

e. Panel Horizontal Axes

e. Panel Vertical Axes

f. Panel Display (biarkan saja)

g. Panel Summary (biarkan saja) dan klik OK

Setelah itu klik Next kemudian sesuaikan dengan gambar

klik Next

klik Next

Sampai pada langkah ini kita harus membuat Band set atau tempilan potongan memanjang nanti, tujuannya adalah agar potongan memanjang terlihat baik. Penyesuaian ini cukup panjang mengatur dan merubahnya. Cara mengatur Band Set atau Band Style Profile View / Potongan memanjang. Untuk sementara bisa di download template di post sebelumnya atau menggunakan Band set standar.

klik Next

klik Next

g. Create Profile View dan klik dilayar

Hasilnya sebagai berikut

Download : Link download template Band Set Potongan Memanjang

Hasil : Link download Contoh potongan memanjang Autocad Civil 3D
